W211??奔馳E200??打開音頻或CD?均無聲音???系統操作功能正常

故障描述

n?客戶描述：此車在不久前，發現音響工作不正常，會出現偶發性無聲音。現在徹底沒有聲音了。

n?根據客戶的描述，華勝奔馳維修專家進行實際操作，發現整個操作功能正常，就是音響沒有聲音，連接診斷儀，?整個COMAND系統無故障記憶。

n?根據故障現象和整個COMAND系統結構原理，故障鎖定在音頻控制模塊。

從下圖可以看到，此車型配備兩種結構的COMAND系統：

圖1所示為音頻網關控制單元和(收音機）信息顯示操作系統是獨立分開的。??圖2所示為（收音機）信息顯示操作系統和音頻控制器是一體的。???此車控制屬于圖一控制方式。

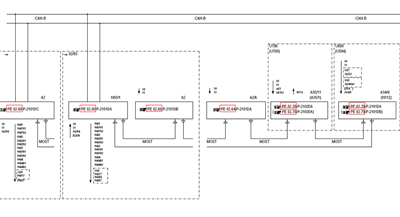

圖1

圖2

下圖為MOST?環形控制結構和音響喇叭部件控制圖(圖中包含兩種控制方式）
